Worksheet Crafter Handbuch
|
Mit dem Diagramm-Feld kannst du Balken-, Säulen und Kreisdiagramme erstellen.
|
|
Das Diagramm ist in der Premium Edition und der Unlimited Edition ab 2025.2 verfügbar. Mehr erfahren. |
Neues Diagramm anlegen
|
Verwende das links abgebildete Symbol in der Werkzeugleiste, um ein neues Diagramm auf dem Arbeitsblatt zu platzieren. Weitere Informationen findest du auch im Kapitel "Anlegen von Feldern". |

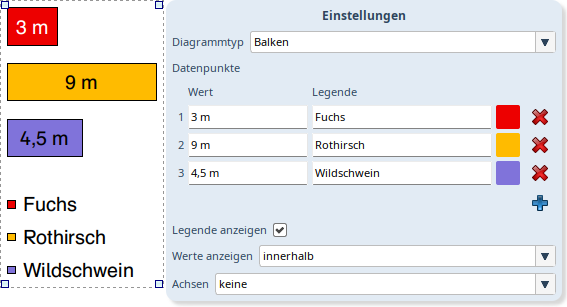

Diagramm-Toolbar
Wähle das Diagramm-Feld aus. Die Diagramm-Toolbar wird dann direkt am Feld auf dem Arbeitsblatt angezeigt. Du kannst die Toolbar bei gedrückter Maustaste an eine beliebige Stelle verschieben.
In der Toolbar kannst du alle Einstellungen für dein Diagramm vornehmen:
Diagrammtyp |
Wähle aus, ob deine Datenpunkte als Balken-, Säulen- oder Kreisdiagramm dargestellt werden sollen. |
Datenpunkte |
Hier gibst du deine Daten für das Diagramm ein. Mehr dazu erfährst du weiter unten im Abschnitt Datenpunkte. |
Legende anzeigen |
Hier kannst du einstellen, ob eine Legende zu deinem Diagramm angezeigt werden soll. |
Werte anzeigen |
Wähle aus, ob und wie die Werte im Graphen deines Diagramms angezeigt werden sollen. Zur Auswahl stehen keine, innerhalb und außerhalb. |
Achsen |
Nicht sichtbar für das Kreisdiagramm. Stelle Koordinatenachsen für das Diagramm ein. Einstellungen: keine, nur x-Achse, nur y-Achse, beide. |
Titel x-Achse |
Gib eine Achsenbeschriftung für die x-Achse ein. Entferne den Text, um keine Achsenbeschriftung zu zeigen. |
Titel y-Achse |
Gib eine Achsenbeschriftung für die y-Achse ein. Entferne den Text, um keine Achsenbeschriftung zu zeigen. |
Hilfslinien |
Nur sichtbar falls die Werteachse (Balkendiagramm x-Achse, Säulendiagramm y-Achse) sichtbar ist. Zeige Hilfslinien zu den Werten der Koordinatenachse im Diagramm. Wähle zwischen keine, nur Hauptschritte und Haupt- und Zwischenschritte. |
Datenpunkte
Über die Toolbar kannst du mit dem blauen '+' weitere Datenpunkte zum Diagramm hinzufügen.
Über das rote 'x' hinter jedem Datenpunkt kannst du diesen entfernen.
Für jeden Datenpunkt kannst du folgende Angaben machen:
•Wert: Lege fest wie groß der Datenpunkt im Vergleich zu den anderen im Graph dargestellt wird. Du kannst in der Toolbar einstellen, ob und wie der Wert selbst im Graphen angezeigt wird. Dafür ist es besonders praktisch, dass du auch Text hinter den Wert schreiben kannst. Gibst du z.B. "3,5 kg" ein, wird das auch als Beschriftung im Graphen angezeigt.
•Legende: Trage hier den Text ein, der in der Legende angezeigt werden soll.
•Farbe: Klicke auf das farbige Kästchen, um die Farbe für diesen Datenpunkt zu ändern.

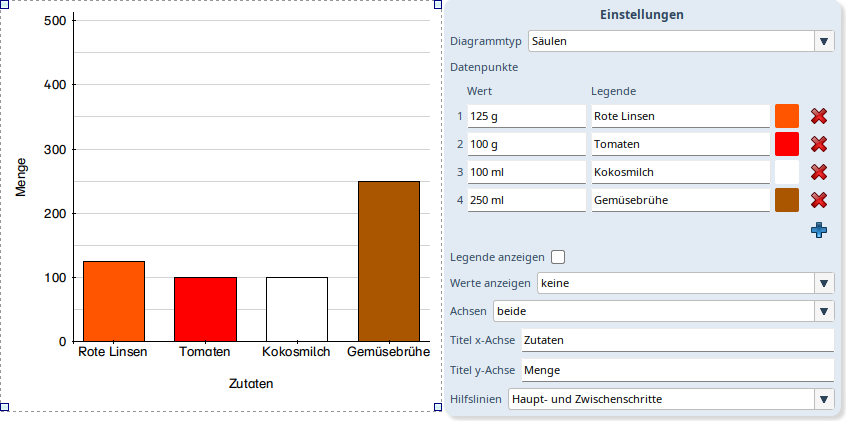

Koordinatenachsen
Für das Balken- und Säulendiagramm kannst du Koordinatenachsen einstellen. Die Werte auf den Achsen werden automatisch anhand deiner Datenpunkte bestimmt. Dadurch ändert sich die Größe der Balken bzw. Säulen.
Du kannst zudem für deine Werteachse Hilfslinien zeichnen lassen. Details findest du oben in der Beschreibung der Diagramm-Toolbar.
Graph und Legende anordnen
Wähle Graph oder Legende mit einem Doppelklick aus.
Mit gedrückter Maustaste kannst du das Feld nun an die gewünschte Stelle schieben.
Ziehe mit gedrückter Maustaste an den Anfasserpunkten, um es in der Größe zu ändern. Bei der Legende werden die Beschriftungen auf den verfügbaren Platz verteilt.
Schrift ändern
Die Schrift kannst du über die Text-Formatierungsleiste anpassen. Wähle Graph oder Legende mit einem Doppelklick aus, um die Schrift nur für diesen Teil des Diagramms zu ändern.
Es kann passieren, dass Beschriftungen am Rand des Felds abgeschnitten werden, weil sie nicht mehr in das Feld passen. Dann verkleinere einfach die Schriftgröße oder ziehe das Feld entsprechend größer, bis alles passt.
